Konstrukcja dachu ma znaczenie dla bezpieczeństwa całego budynku. Musi przenosić ciężar pokrycia, izolacji oraz dodatkowych elementów wyposażenia, a jednocześnie wytrzymywać obciążenia powodowane przez śnieg i wiatr. Jednym z rozwiązań stosowanych we współczesnym budownictwie są prefabrykowane wiązary dachowe, przygotowywane w zakładzie produkcyjnym na podstawie indywidualnego projektu.
Technologia ta znajduje zastosowanie w domach jednorodzinnych, garażach, halach, magazynach oraz budynkach rolniczych. Jej największymi zaletami są precyzja wykonania, krótki czas montażu i możliwość przekrywania dużych rozpiętości bez stosowania wielu podpór wewnętrznych. W tym wpisie omówimy budowę wiązarów dachowych, ich zastosowanie, najważniejsze zalety oraz kwestie, na które warto zwrócić uwagę podczas wyboru tego rozwiązania.
Czym jest wiązar dachowy?

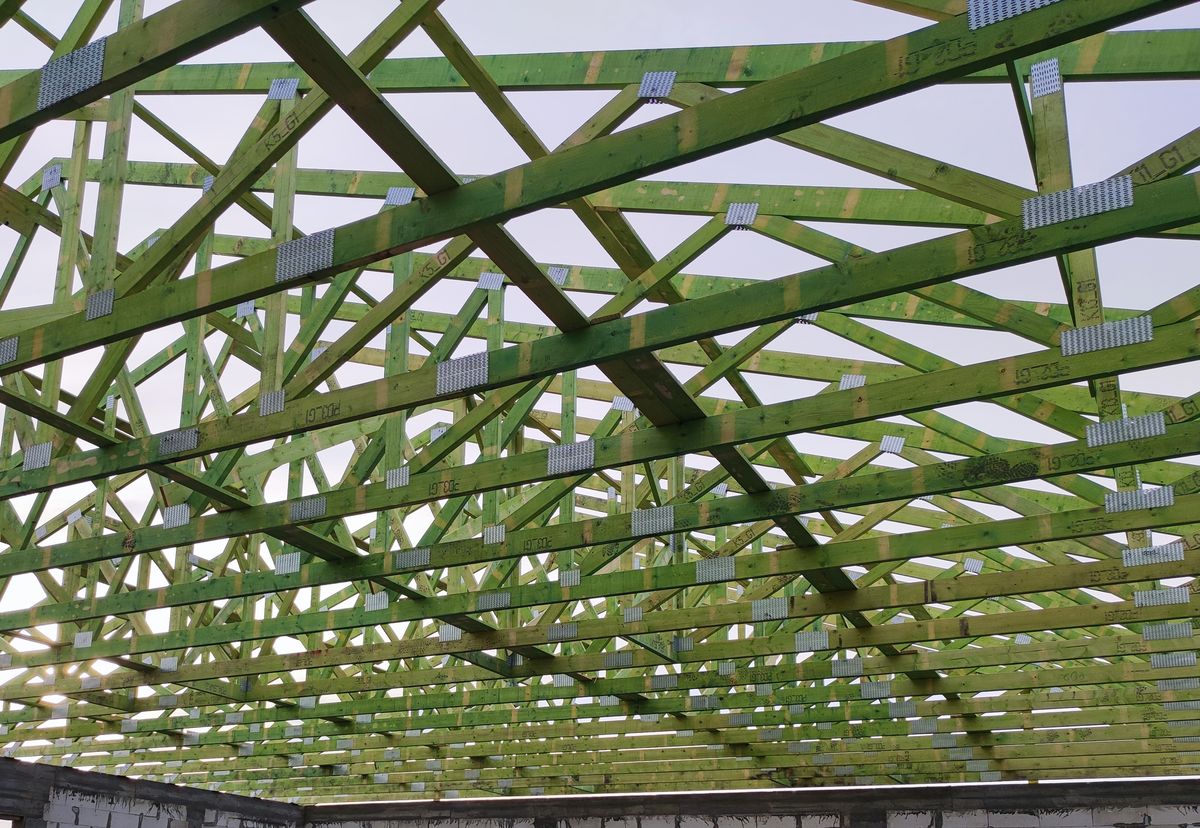

Co to są wiązary dachowe? To elementy nośne, które najczęściej mają formę drewnianej kratownicy. Tworzą je pasy górne, pas dolny oraz znajdujące się pomiędzy nimi słupki i krzyżulce. Taki układ pozwala równomiernie rozłożyć siły działające na dach oraz bezpiecznie przekazać je na ściany budynku. W praktyce można porównać je do gotowych ram, które powstają poza placem budowy, a następnie są transportowane na miejsce inwestycji i ustawiane zgodnie z dokumentacją montażową.
Elementy drewniane łączy się najczęściej za pomocą stalowych płytek kolczastych. Są one wciskane w drewno pod odpowiednim naciskiem, dzięki czemu poszczególne części tworzą sztywną i wytrzymałą całość. Każde połączenie, przekrój belki oraz kąt nachylenia wynikają z obliczeń konstrukcyjnych.
Z czego wykonuje się wiązary?
Do produkcji wykorzystuje się zazwyczaj sortowane wytrzymałościowo drewno konstrukcyjne, często klasy C24. Materiał powinien być odpowiednio wysuszony, ponieważ nadmierna wilgotność może prowadzić do odkształceń, pęknięć i zmiany wymiarów elementów. Typowa konstrukcja obejmuje:
pasy górne kształtujące połacie dachu,
pas dolny spinający cały układ,
słupki i krzyżulce przenoszące siły,
płytki kolczaste łączące elementy,
stężenia stabilizujące zespół wiązarów.
Układ kratownicy nie jest przypadkowy. Każda część odpowiada za przenoszenie określonych sił, dlatego nie wolno samodzielnie usuwać krzyżulców, nacinać pasów ani wykonywać dużych otworów bez zgody konstruktora.
Jak powstają wiązary dachowe?
Pierwszym etapem jest przygotowanie projektu. Konstruktor uwzględnia w nim geometrię budynku, rozpiętość między podporami, kąt nachylenia połaci, rodzaj pokrycia oraz obciążenia charakterystyczne dla danej lokalizacji. Następnie drewno jest maszynowo docinane na odpowiednie długości.
Przygotowane części układa się na stołach montażowych i łączy stalowymi płytkami. Gotowe wiązary są kontrolowane, oznaczane oraz przygotowywane do transportu. Prefabrykacja pozwala ograniczyć liczbę prac wykonywanych bezpośrednio na budowie. Ekipa nie musi osobno docinać i dopasowywać każdej belki, ponieważ otrzymuje elementy przygotowane zgodnie z projektem.
Zalety konstrukcji prefabrykowanej
Jedną z najważniejszych korzyści jest szybki montaż. W przypadku prostego domu jednorodzinnego ustawienie całej konstrukcji może zająć od jednego do kilku dni. Dokładny czas zależy od liczby elementów, wielkości budynku, pogody oraz dostępu do dźwigu. Do pozostałych zalet należą:
wysoka dokładność wymiarowa,
ograniczenie odpadów drewnianych,
przewidywalne zużycie materiału,
możliwość uzyskania dużej rozpiętości,
mniejsza liczba podpór wewnętrznych,
łatwiejsze planowanie harmonogramu budowy,
możliwość połączenia konstrukcji dachu i stropu.
Wiązary dobrze sprawdzają się zwłaszcza w domach parterowych. Brak słupów podpierających dach może zapewnić większą swobodę podczas projektowania układu pomieszczeń.
Czy wiązary mogą tworzyć strop?
W niektórych projektach pas dolny wiązara pełni jednocześnie funkcję konstrukcji stropowej. Mocuje się do niego sufit, warstwy izolacyjne oraz elementy wykończeniowe. Pozwala to niekiedy zrezygnować z ciężkiego stropu żelbetowego lub gęstożebrowego. Rozwiązanie powinno być jednak przewidziane już na etapie projektowania.
Inne obciążenia występują nad sufitem oddzielającym nieużytkowe poddasze, a inne w przestrzeni przeznaczonej na strych lub pomieszczenia mieszkalne. Nie każdy standardowy wiązar można później przystosować do poddasza użytkowego. Jeżeli inwestor planuje urządzenie dodatkowych pokoi, konstrukcja musi pozostawiać odpowiednią przestrzeń i przenosić obciążenia użytkowe podłogi.
Od czego zależy rozstaw wiązarów?
Wiązary ustawia się w odstępach wskazanych w projekcie konstrukcyjnym. Najczęściej spotykane wartości mieszczą się w granicach około 80–120 cm, ale nie jest to uniwersalna reguła. To, co ile wiązary dachowe są ostatecznie rozmieszczane, zależy od wielu czynników. Na ich rozstaw wpływają przede wszystkim:
rozpiętość konstrukcji,
kształt i nachylenie dachu,
masa pokrycia,
obciążenie śniegiem i wiatrem,
przekroje drewnianych elementów,
sposób wykończenia sufitu oraz dodatkowe instalacje.
O optymalnych odległościach decyduje zatem cały zestaw parametrów technicznych, a nie wyłącznie powierzchnia czy szerokość domu. Ciężka dachówka ceramiczna, panele fotowoltaiczne czy urządzenia wentylacyjne wymagają zupełnie innego zagęszczenia konstrukcji niż lekka blachodachówka. Z tego względu wartości orientacyjne nigdy nie powinny zastępować indywidualnych obliczeń inżynieryjnych – nawet dwa budynki o identycznych wymiarach mogą wymagać innego układu elementów ze względu na swoją lokalizację czy specyfikę projektu.
Wiązary dachowe a tradycyjna więźba
Obie technologie mogą zapewnić trwałą i bezpieczną konstrukcję. Różnią się jednak sposobem przygotowania, czasem realizacji oraz zakresem prac wykonywanych na placu budowy.
| Kryterium | Wiązary prefabrykowane | Więźba tradycyjna |
|---|---|---|
| Miejsce wykonania | Zakład produkcyjny | Plac budowy |
| Czas montażu | Zwykle krótki | Zależny od prac ciesielskich |
| Powtarzalność | Wysoka | Zależna od wykonawcy |
| Zużycie drewna | Optymalizowane w projekcie | Często stosuje się większe przekroje |
| Możliwość zmian | Ograniczona po produkcji | Większa podczas montażu |
| Podpory wewnętrzne | Często nie są potrzebne | Mogą być wymagane |
Prefabrykowane rozwiązanie jest szczególnie korzystne w budynkach o prostej bryle i dużej rozpiętości. Tradycyjna więźba może natomiast lepiej sprawdzić się przy dachach z licznymi lukarnami, załamaniami połaci lub nietypowym układem poddasza.
Jak przebiega montaż?
Przed dostawą konstrukcji sprawdza się poziom wieńca, wymiary budynku oraz rozmieszczenie punktów podparcia. Należy również zapewnić miejsce dla samochodu transportowego i dźwigu. Pierwszy wiązar jest ustawiany, wypoziomowany i zabezpieczony tymczasowymi stężeniami.
Następnie montuje się kolejne elementy, zachowując rozstaw określony w dokumentacji. Po skontrolowaniu pionu i geometrii wykonywane są stężenia stałe. Prawidłowe stężenie konstrukcji jest równie ważne jak jakość samych wiązarów. Łączy poszczególne części w jeden przestrzenny układ i chroni je przed przesuwaniem lub utratą stateczności.
Czy zastosowanie wiązarów jest opłacalne?
Koszt konstrukcji należy analizować łącznie z wydatkami na projekt, produkcję, transport, dźwig i montaż. Znaczenie ma również możliwość rezygnacji z osobnego stropu oraz skrócenie czasu pracy ekipy budowlanej. Analizując prefabrykowane wiązary dachowe – co to jest za wydatek i jak przekłada się na budżet całej inwestycji – trzeba przede wszystkim porównać pełne zakresy ofert.
Sama cena drewna nie pokazuje wszystkich potencjalnych oszczędności ani kosztów dodatkowych. W przypadku prostego domu parterowego taka konstrukcja często okazuje się korzystna ekonomicznie. Przy bardzo skomplikowanym dachu, niewielkiej skali projektu lub utrudnionym dojeździe dla ciężkiego sprzętu różnica cenowa może być mniej wyraźna.
Wiązary dachowe jako świadomy wybór konstrukcyjny
Wiązary dachowe są prefabrykowanymi elementami nośnymi, które pozwalają szybko wykonać dokładną i trwałą konstrukcję dachu. Powstają na podstawie obliczeń, a ich układ jest dopasowywany do konkretnego budynku, pokrycia oraz warunków atmosferycznych. Mogą ograniczyć zużycie drewna, skrócić montaż, zapewnić większą swobodę aranżacji wnętrza i w wybranych projektach zastąpić osobną konstrukcję stropu. Warunkiem bezpieczeństwa jest jednak prawidłowy projekt, dobrej jakości materiał oraz montaż zgodny z dokumentacją. Wiązarów nie należy samodzielnie przecinać, przewiercać ani przebudowywać.
Każda planowana zmiana, w tym montaż dodatkowych instalacji, urządzeń lub paneli fotowoltaicznych, powinna zostać wcześniej skonsultowana z konstruktorem. Planujesz zastosowanie wiązarów dachowych w swoim budynku? Skontaktuj się z Ecoplan i powierz wykonanie konstrukcji doświadczonemu zespołowi. Przygotujemy rozwiązanie dopasowane do projektu, warunków technicznych oraz oczekiwań inwestora, zapewniając profesjonalne wsparcie na każdym etapie realizacji.
